在現代工業生產制造之中，視覺檢測系統得到了廣泛的應用。采用機械設備進行各種檢測和推理，大大提高了檢測精度和制造效率。視覺系統是計算機科學的一個重要分支。它集成了光學、機械設備、電子學和計算機軟硬件技術，主要包括計算機、數字圖像處理、模式識別、人工智能、信號處理、光機械設備集成等。一個區域是一個相對復雜的系統。因此，很多人想知道什么是視覺系統檢測系統。
典型的視覺檢測系統主要包括：光源、工業相機、工業鏡頭、圖像采集卡、視覺處理軟件、控制單元等。下列是機器視覺檢測系統的六種結構。

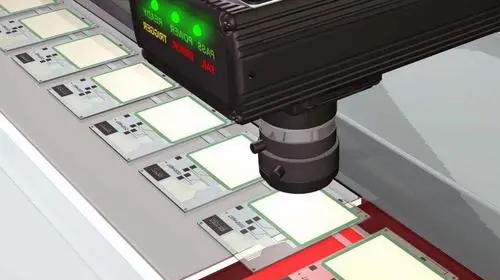

機器視覺檢測系統。
1. 作為視覺檢測系統的輔助成像設備，光源通常對圖像質量起著關鍵作用。由于沒有一般的視覺系統照明設備，為了達到最佳效果，每個具體的應用實例都應該選擇相應的視覺光源。常見的光源包括：led環形光源、低角度光源、背光源、條狀光源、同軸光源、冷光源、點光源、線光源、平行光源。
2. 在視覺系統之中，鏡頭起著光束調節和信號傳輸?shù)淖饔谩ｇR頭類型主要包括標準鏡頭、遠心鏡頭、廣角鏡頭、特寫鏡頭和長焦鏡頭等。選擇是基于相機接口，主體距離，視野，ccd尺寸，失真公差，放大率，焦距和光圈。
3. 工業相機在視覺系統中的類似功能是將光信號轉換成電子信號。普通攝像機相比，具有更高的傳輸功率、抗干擾和穩定的成像能力。根據不同的標準，有很多分類：模擬工業鏡頭和數字工業鏡頭。根據不同芯片類型的ccd工業鏡頭和cmos工業鏡頭。這種分類是最常見的。
4. 圖像采集卡是視覺系統的關鍵部件。它通常安裝在pc機之上的插件卡之上。圖像采集卡的重要工作是將攝像機的輸出圖像傳輸?shù)缴衔粰C。它將相機的模擬或數字信號轉換為格式化的圖像數據流，并控制相機參數，如觸發信號、曝光/積分時間、快門速度等。圖像采集卡直接決定了攝像機的接口：黑白、彩色、模擬、數字等。
5利用視覺系統軟件對輸入的圖像數據進行處理并進行一定的運算得到結果。輸出可使用/故障信號、坐標位置、字符串等。通用可視化系統軟件C/C圖像庫，控件和外觀的activex圖形編程環境。它可以是特定的（例如，僅用于lcd檢測，bga（主要包括定位、檢測、條碼/字符識別、斑點檢測等）。
6. 控制單元主要包括控制單元、運動控制單元、水平單元等。一旦可視化軟件完成圖像分析（監控除外），它必須與內部單元通信，以完成制造過程的控制。當連接到一些圖像采集卡時，簡單的控制允許直接使用i/o。相對復雜的邏輯/運動控制必須依靠一個額外的可編程邏輯控制單元/運動控制卡來完成必要的動作。
